在打印的过程中有时需要调整打印头前后的位置和左右两端的压力这时将需要调整下图所示的几个旋纽。

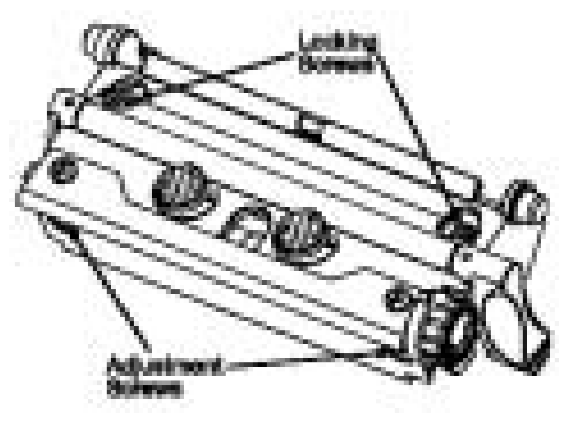

一、打印头前后位置的调整




适当松开打印头固定螺丝Locking Srcews。

调整调节螺丝Adjustment Screws每次顺时针或逆时针旋转半圈然后观察打印效果。

如果打印效果还是不好继续上一个步骤或向相反的方向调整直到打印的图象很清晰为止。

旋紧打印头固定螺丝Locking Srcews固定好打印头。



二、打印头左右压力的调整




通过调整左右两个绿色的压力旋钮可以分别调节打印头左右两端的压力

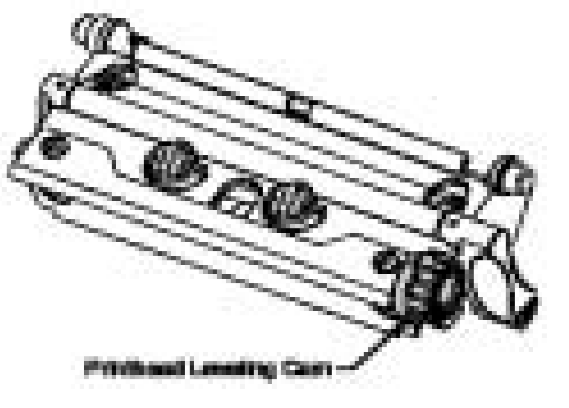

通过调节右侧的平衡调节钮Printhead Leveling Cam从而调节打印头两端的平衡,使图象打印的比较均匀
